SOFTWARE OVERVIEW
焊记云软件介绍
八大核心功能模块 + 懂规范的专业内核，全部界面均为软件实机截图，所见即所得
点击放大

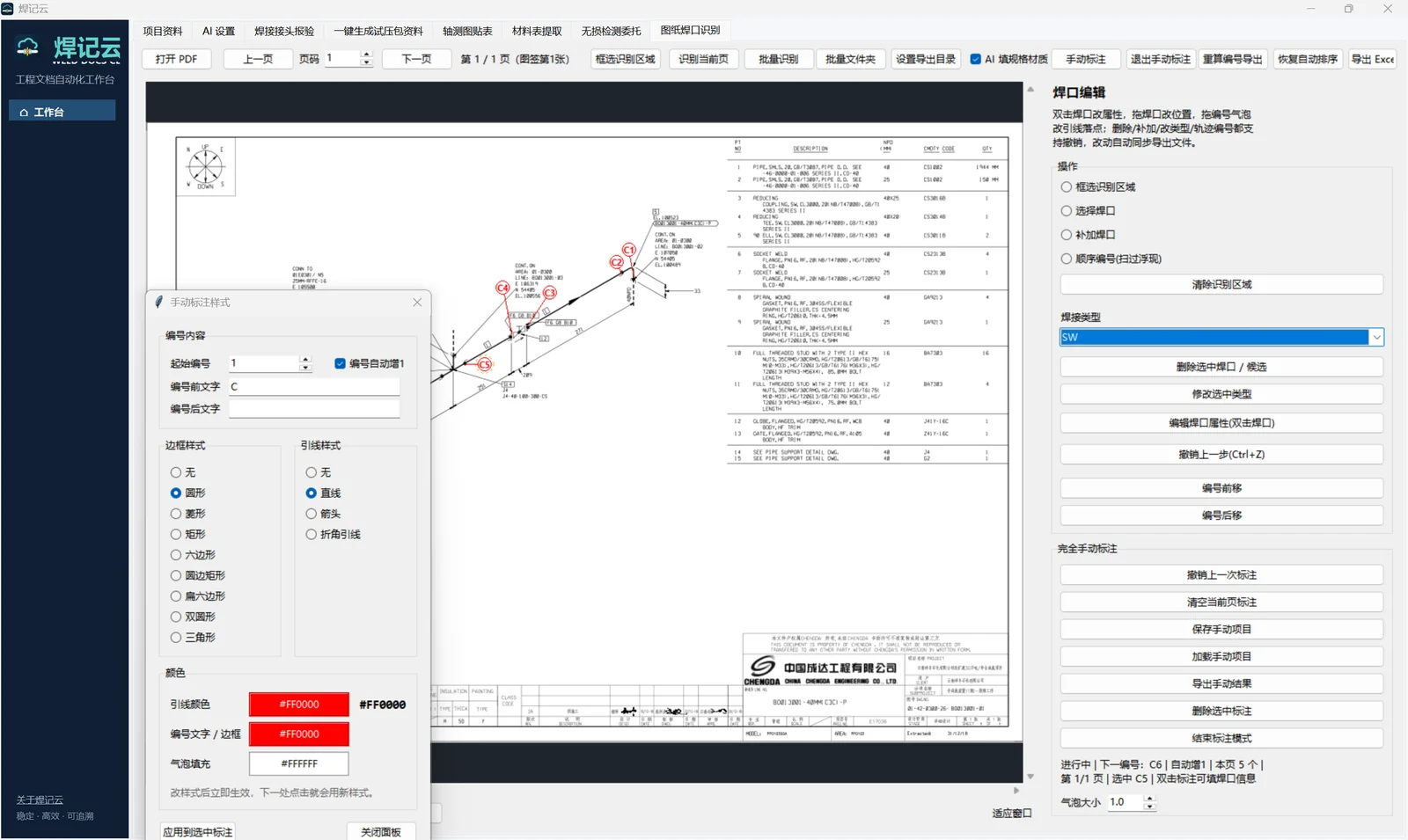

MODULE 01
图纸焊口识别 · 自动编焊口号
打开轴测图 PDF，AI 自动识别焊口位置并按焊接类型编号；支持框选区域识别、批量识别整本图纸与整个文件夹。
- BW 对接焊纯数字流水号，SW 加 C 前缀、OL 加 D 前缀、SBR 为 D+号+Q、SOB 为 C+号+Q+N/W
- 同一单线号内各类型独立编号、杜绝重号
- 手动标注样式全自定义：气泡形状、引线、颜色、编号前后缀
- 识别结果一键导出 Excel 焊接数据库，贯通后续全部流程
点击放大

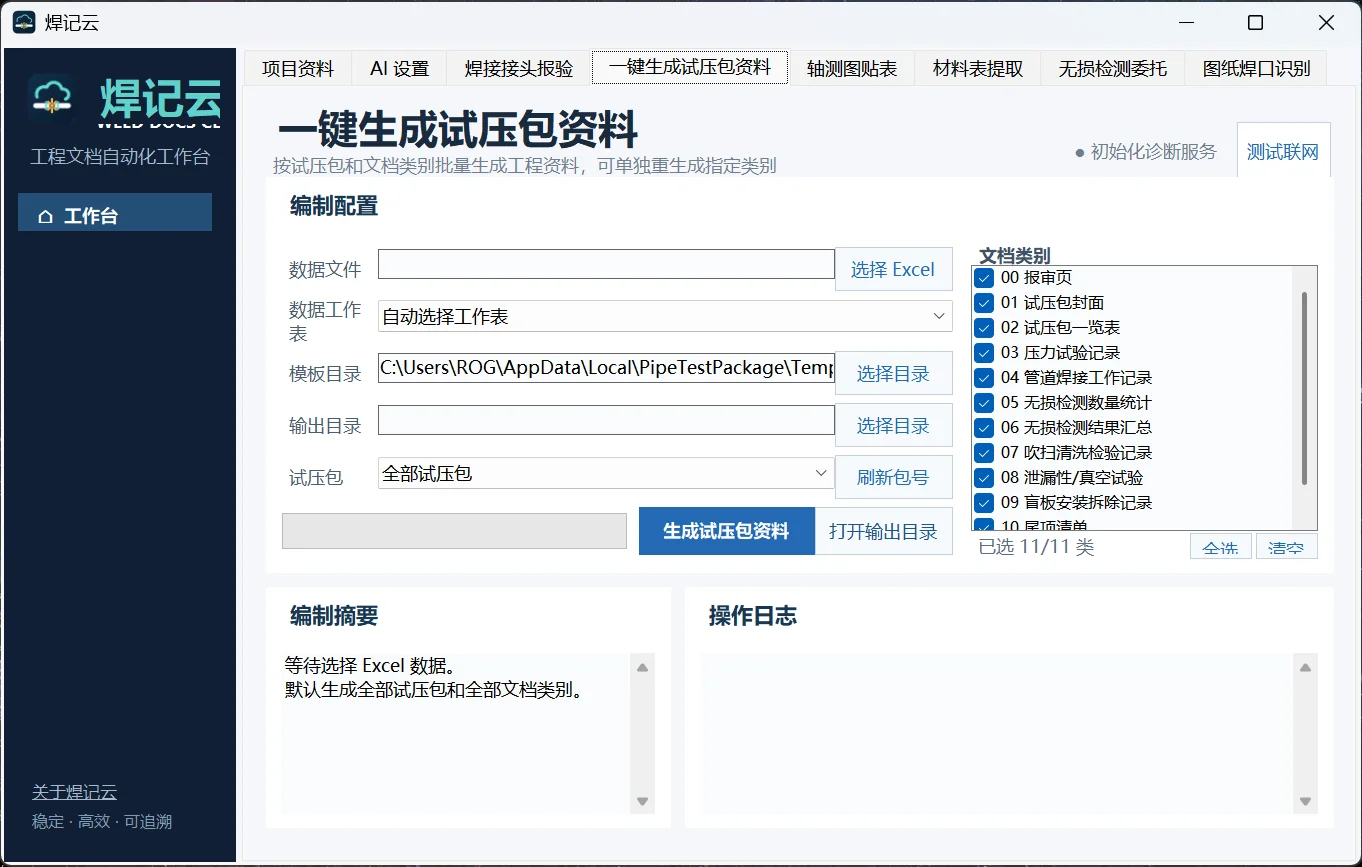

MODULE 02
一键生成试压包全套资料
以 Excel 焊接数据库为数据源，按试压包批量生成 11 类 Word 文档，一个试压包一个文件夹，打开即可批量打印。
- 00 报审页、01 封面、02 一览表、03 压力试验记录、04 焊接工作记录、05/06 无损检测统计与汇总、07 吹扫清洗、08 泄漏性/真空试验、09 盲板记录、10 尾项清单
- 可全部生成，也可指定试压包或单一文档类别单独重生成
- 无检测焊口、无泄漏性试验的试压包自动跳过对应表格
- 空白栏自动填“以下空白”或“/”，符合归档习惯
点击放大

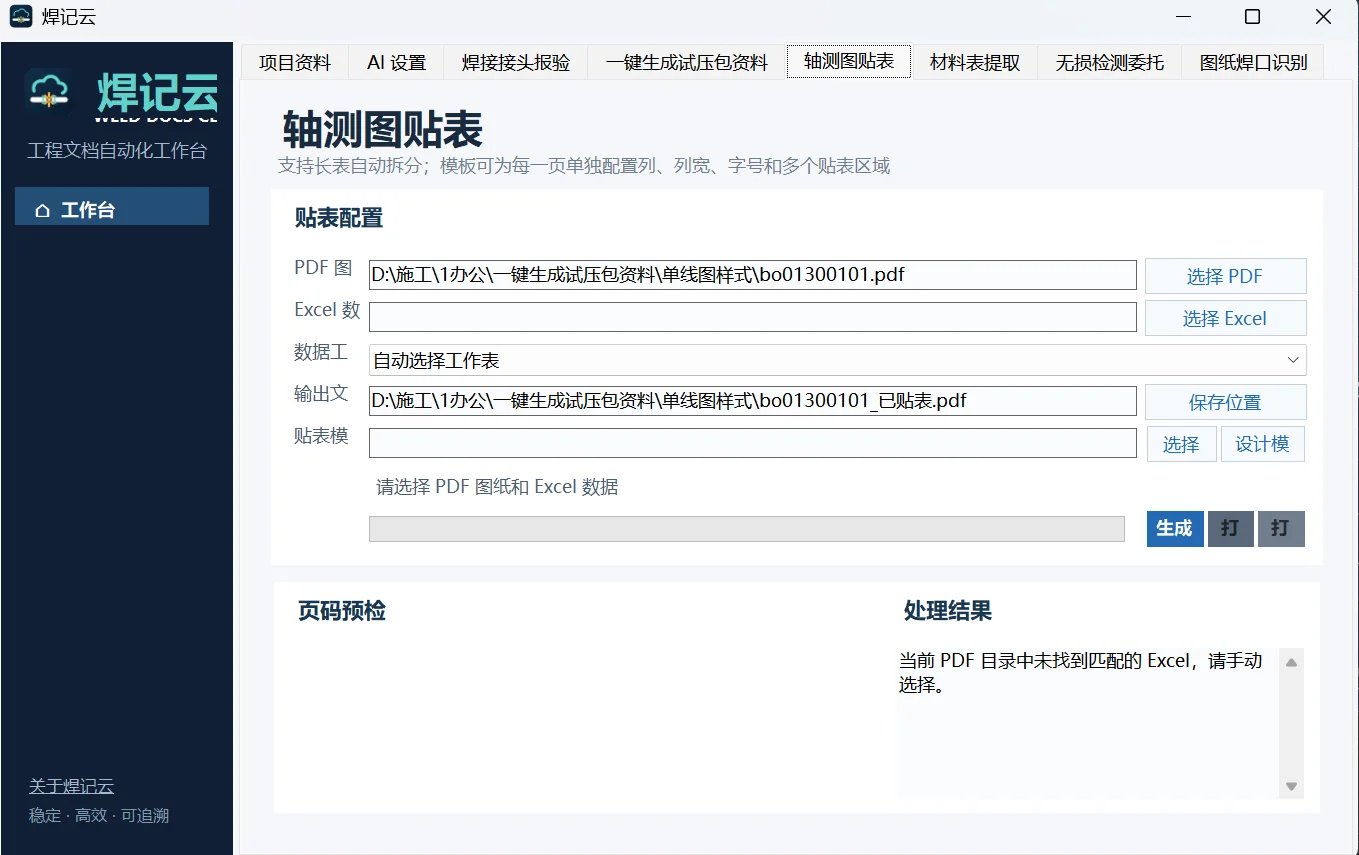

MODULE 03
轴测图贴表 · 模板设计器
把 Excel 数据表精准贴回轴测图 PDF 的指定区域，长表自动拆分续页，同一页可配置多个贴表区域。
- 贴表模板设计器：红框框选区域、逐页独立配置列、列宽、表头字号与内容字号
- 可增删列、指定 Excel 来源列，不想贴的列一键删除
- 行高随字号自动调节，贴表效果预览即所得
点击放大

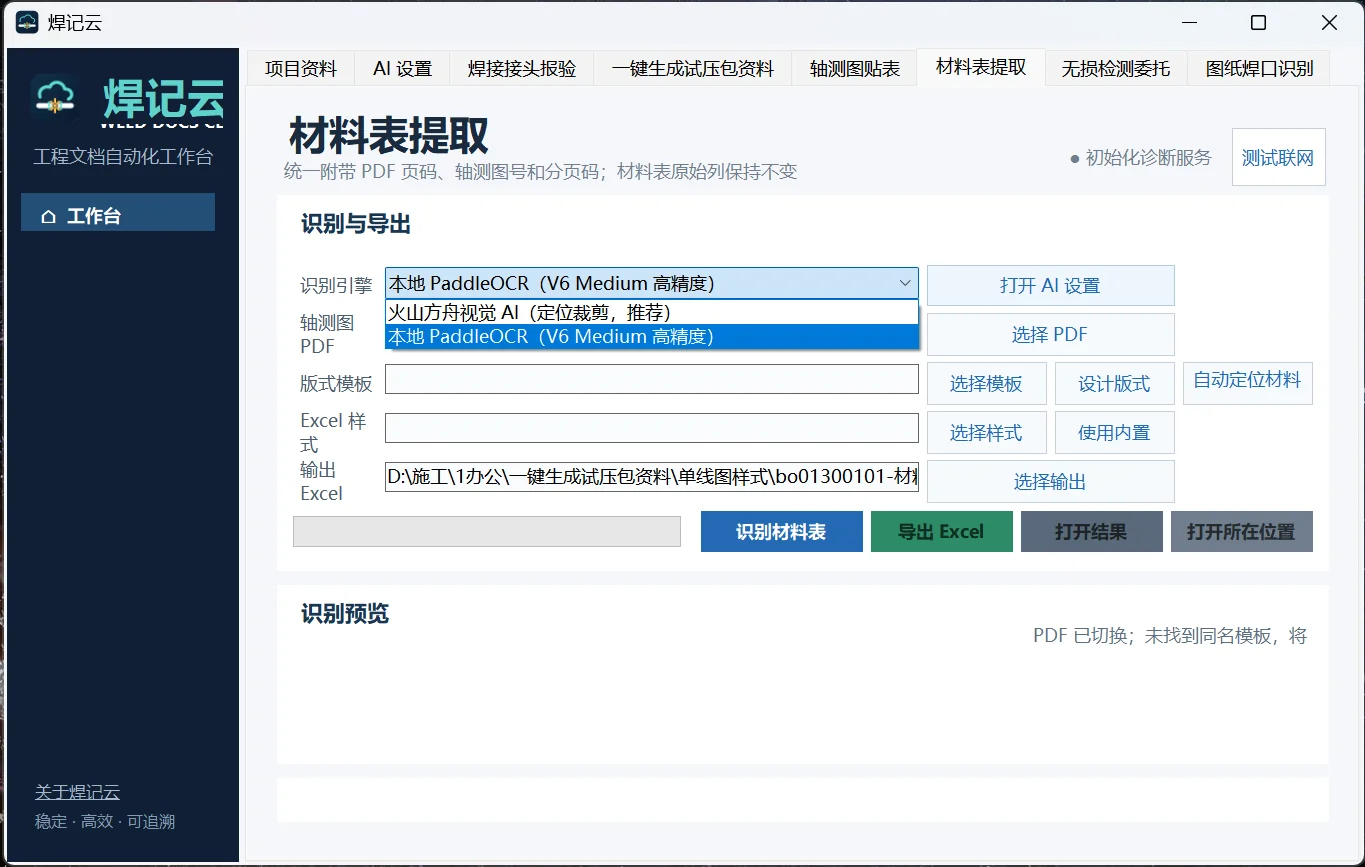

MODULE 04
材料表 OCR 提取
识别轴测图 PDF 中的材料表并导出 Excel，原始列保持不变，统一附带 PDF 页码、轴测图号和分页码。
- 双识别引擎可选：火山方舟视觉 AI（定位裁剪）与本地 PaddleOCR 高精度模型
- 版式模板可设计、可复用，自动定位材料表区域
- 识别结果预览确认后导出，避免误识别入库
点击放大

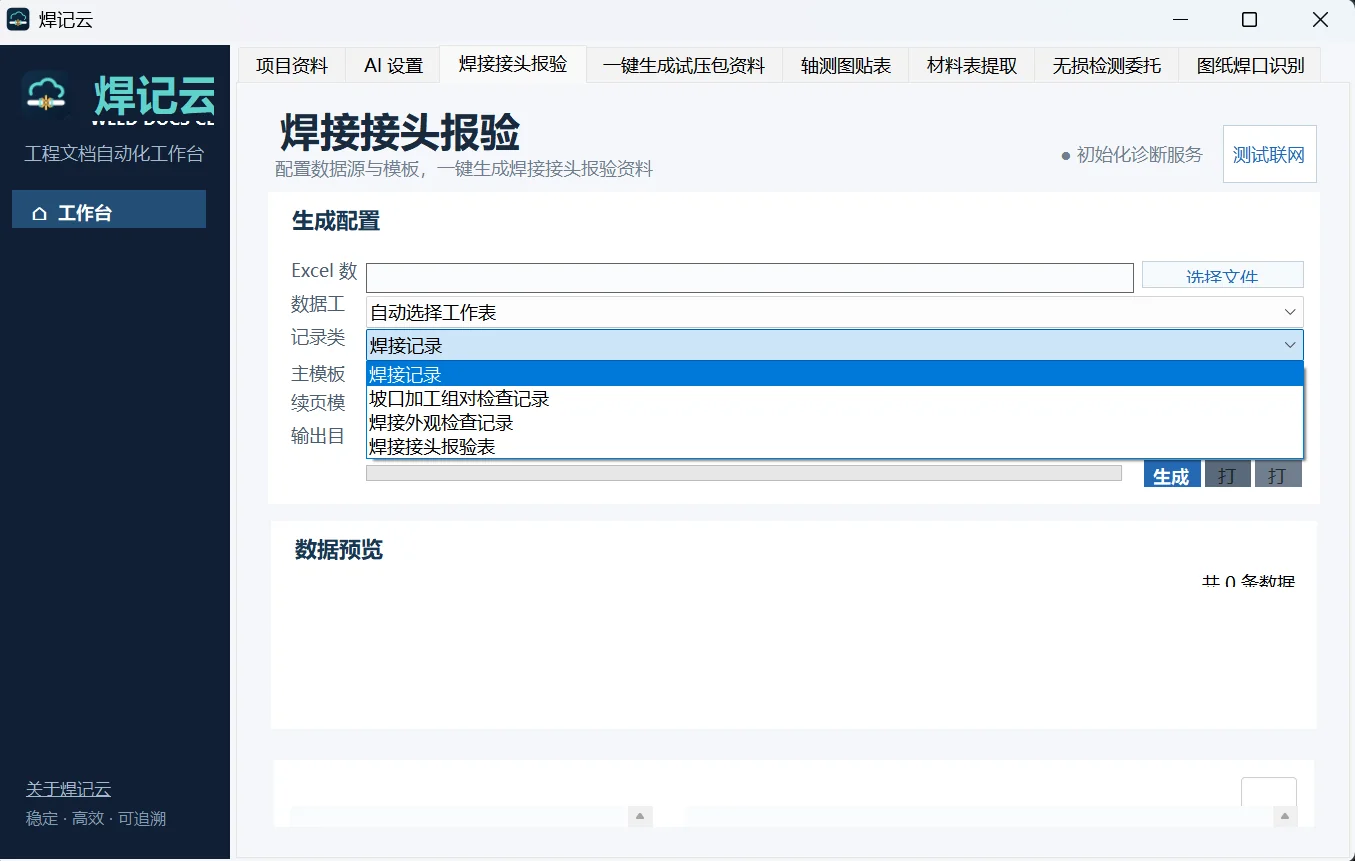

MODULE 05
焊接接头报验
配置数据源与模板，一键生成焊接接头报验资料，少量焊接记录也能快速出表。
- 焊接记录、坡口加工组对检查记录、焊接外观检查记录、焊接接头报验表四类可选
- 工作表自动选择，数据预览确认后生成
点击放大

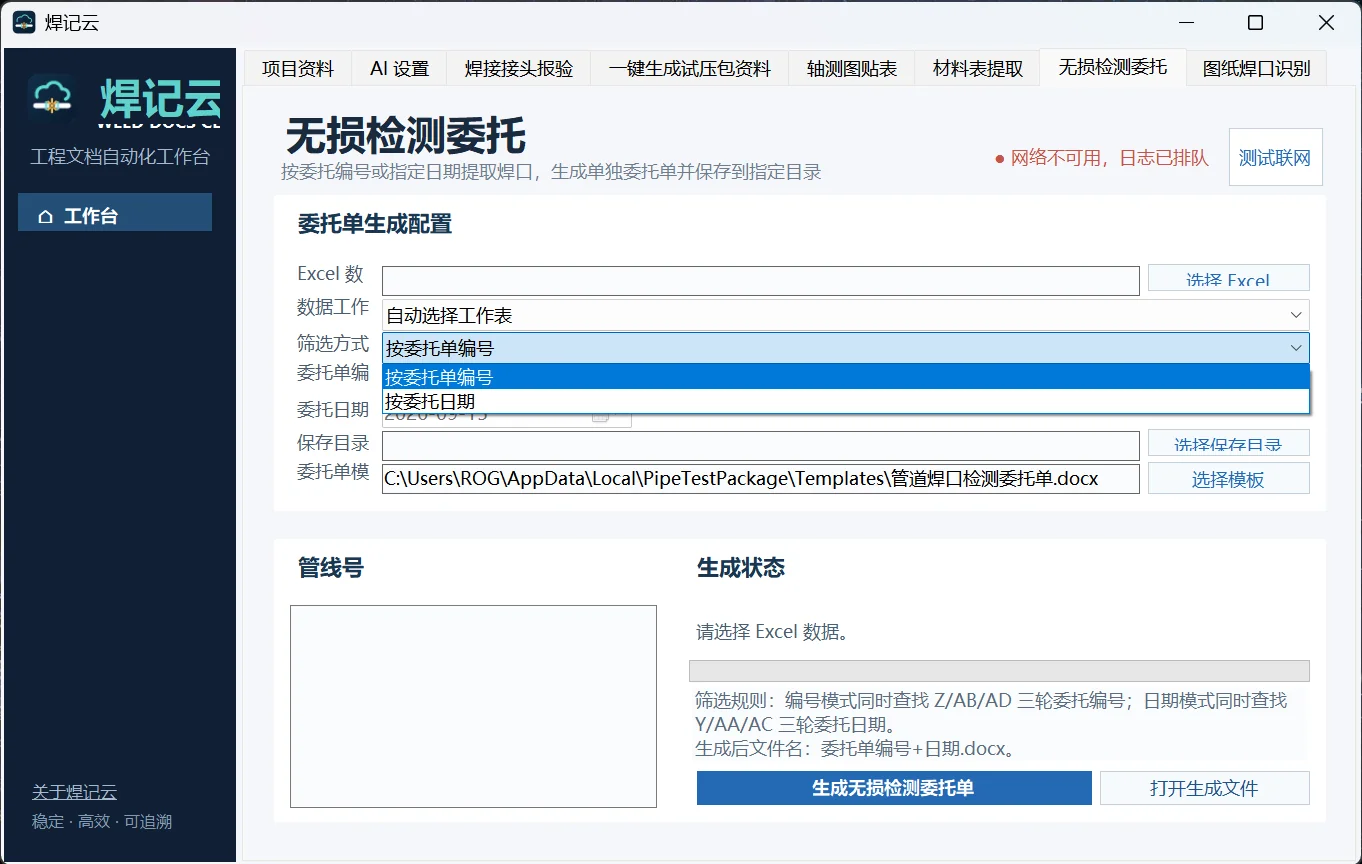

MODULE 06
无损检测委托单
按委托单编号或指定日期提取焊口，生成单独委托单并保存到指定目录。
- 编号模式同时查找 Y/Z/AB/AD 三轮委托编号，日期模式查找 Y/AA/AC 三轮委托日期
- 文件名自动为“委托单编号+日期”，归档零整理
- 管线号清单与生成状态实时可见
点击放大

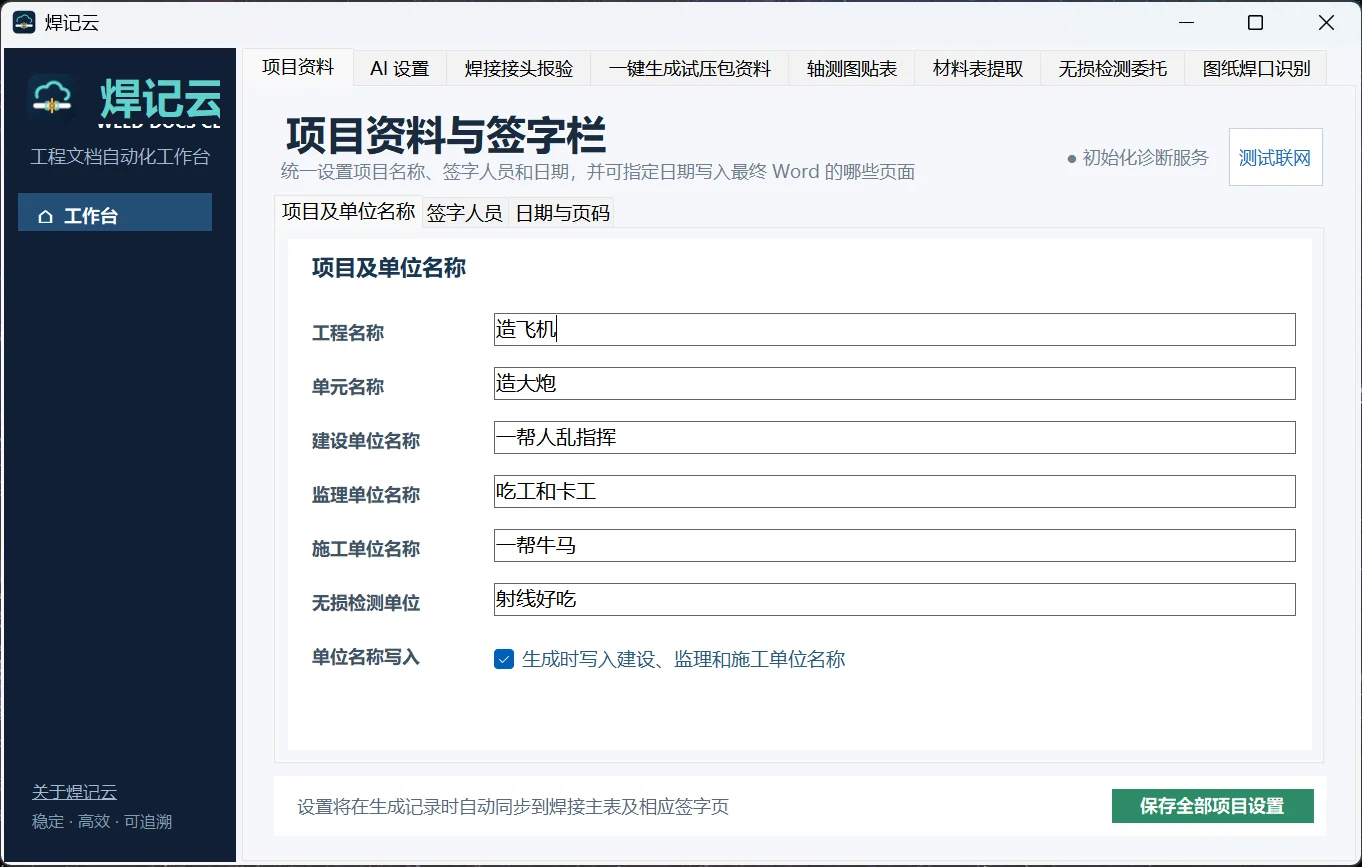

MODULE 07
项目资料与签字栏
统一设置工程名称、单元名称与建设、监理、施工、无损检测单位名称，一次设置、全项目文档统一。
- 签字人员、日期与页码集中配置，可指定写入最终 Word 的页面
- 设置自动同步到焊接主表及相应签字页
点击放大
MODULE 08
焊口编辑与追溯闭环
识别不是终点：焊口属性双击可改、位置可拖、编号气泡可拖、引线落点可调，删除/补加/改类型/轨迹编号全部支持撤销。
- 改动自动同步导出文件，数据库与图纸标注永远一致
- 从识别、贴表、资料到委托，一份焊接数据库贯穿全程，焊口号唯一、全程可追溯
PROFESSIONAL CORE
专业内核：懂规范，才敢自动化
以工业管道工程师的视角内置规则，而非简单填表工具
焊口编号规则内置
依据规范：SH 3558-2016《石油化工工程焊接通用规范》
- BW 对焊接头：
1、2、3阿拉伯数字流水号 - SW 承插焊口：
C1、C2 - OL 支管台焊口：
D1、D2 - SBR 马鞍焊口：
D1Q、D2Q - SOB 补强板焊口：
C1QN / C1QW（N 内圈、W 外圈） - 五种类型在同一单线号内各自从 1 起编，互不冲突、杜绝重号
表格判定遵循 SH/T 3503
- 压力试验条件确认记录（J406-1）等表式按规范模板生成
- 条件项依数据库自动判定：焊接记录列有值填“焊接记录齐全”，检测列有字母填“符合设计文件和规范要求”，热处理委托日期存在才填“符合”，合金钢、不锈钢材质等级按 S 列判定
- 不满足项自动填“/”，不留空白争议
材质规格映射内置
- 材质 20、GB/T3087、CD-40 对应 SCH40，外径 40 对应 DN40，规格壁厚自动换算为 φ48.3×3.68 等
- 不锈钢牌号 S30408/S30403/S31608/S31603/S32168/S31008 与俗称 304/316L/321/310S 对照内置
- 碳钢、合金钢定尺长度等工程常识一并考虑
多设计院图纸适配
- 支持自定义上传焊点截图、自定义焊接型式图例，与软件共同识别
- 不必收集所有设计院图例，各家图纸偏差现场即可适配
- 识别列数跟随图纸原有列数，书签与图号附加列保持不变
数据贯通与可追溯
- 一份 Excel 焊接数据库贯穿识别、贴表、试压包资料、报验与委托全流程
- 项目名称、签字、日期一处修改、全项目文档同步
- 每个焊口号唯一可查，资料与图纸标注永远一致
为归档与打印而生
- 试压包一个包一个文件夹，内部平铺文档，直接批量打印
- 委托单按“编号+日期”命名，归档零整理
- 续页、拆页、空白栏处理均按工程资料归档习惯自动完成
WHO USES IT
谁在使用焊记云
管道施工技术员
工程资料员 / 文档工程师
焊接责任工程师
QC / 无损检测管理者
项目总工与技术负责人
